Peso | 0,26 kg |
---|---|
Dimensiones | 78,5 × 45 × 89 cm |
Tipo |

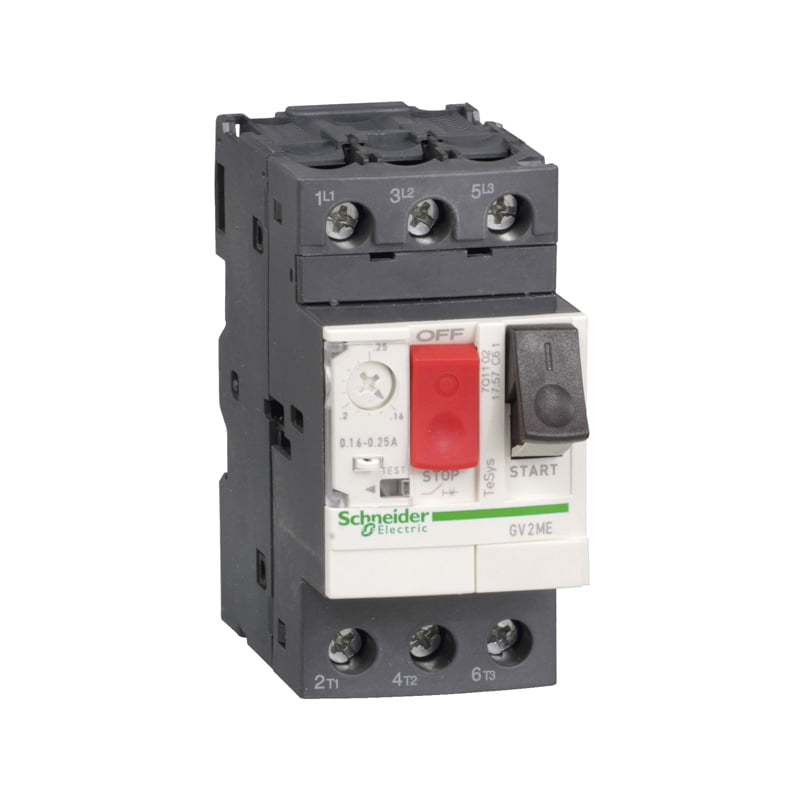

Guardamotor termomagnético Tesys Deca 6-10A pulsador
$144.917,34
GUARDAMOTOR SCHENEIDER 3P 6/10A Codigo:
GV2ME14
Aplicación del dispositivo: Motor
Tipo de unidad de control: Térmico-magnético
Número de polos: 3P
Tipo de red: CA
Categoría de utilización: AC-3 conforme a IEC 60947-4-1 / A conforme a IEC 60947-2
Frecuencia asignada de empleo: 50/60 Hz conforme a IEC 60947-4-1
Modo de fijación: Perfil DIN simétrico de 35 mm: cortado / Panel: con tornillos (Con placa adaptadora)
Posición de funcionamiento: Cualquier posición
Potencia del motor en kW:
3 kW a 400/415 V CA 50/60 Hz
4 kW a 400/415 V CA 50/60 Hz
4 kW a 500 V CA 50/60 Hz
5,5 kW a 690 V CA 50/60 Hz
7,5 kW a 690 V CA 50/60 Hz
5,5 kW a 500 V CA 50/60 Hz
Poder de corte:
100 kA Icu a 230/240 V CA 50/60 Hz conforme a IEC 60947-2
100 kA Icu a 400/415 V CA 50/60 Hz conforme a IEC 60947-2
3 kA Icu a 690 V CA 50/60 Hz conforme a IEC 60947-2
10 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-2
15 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2
rated service short-circuit breaking capacity :
100 % a 500 V CA 50/60 Hz conforme a IEC 60947-2
100 % a 230/240 V CA 50/60 Hz conforme a IEC 60947-2
100 % a 440 V CA 50/60 Hz conforme a IEC 60947-2
100 % a 400/415 V CA 50/60 Hz conforme a IEC 60947-2
75 % a 690 V CA 50/60 Hz conforme a IEC 60947-2
Tipo de control: Pulsador
Corriente nominal: 4 A
Thermal protection adjustment range: 6¿10 A
Corriente de disparo magnética: 138 A
Tensión asignada de empleo: 690 V CA 50/60 Hz conforme a IEC 60947-2
Tensión asignada de aislamiento: 690 V CA 50/60 Hz conforme a IEC 60947-2
Intensidad térmica convencional: 10 A conforme a IEC 60947-4-1
Tensión asignada de resistencia a los choques: 6 kV conforme a IEC 60947-2
Potencia total disipada por polo: 2,5 W
endurancia mecánica : 100000 ciclos
endurancia eléctrica : 100000 ciclos para AC-3 a 440 V
maximum operating rate : 25 cyc/h
Servicio nominal: Continúo conforme a IEC 60947-4-1
Conexiones ¿ terminales:
Conexión tornillo de estribo 2 cable(s) 1¿6 mm² sólido
Conexión tornillo de estribo 2 cable(s) 1,5¿6 mm² flexible sin extremidad de cable
Conexión tornillo de estribo 2 cable(s) 1¿4 mm² flexible con
Par de apriete: 1,7 N.m sobre conexión tornillo de estribo
Idoneidad para el seccionamiento: Sí conforme a IEC 60947-1
Sensibilidad a fallo de fase: Sí conforme a IEC 60947-4-1
Alto: 89 mm
Ancho: 45 mm
Profundidad: 78,5 mm
Peso del producto: 0,26 kg
16 disponibles
