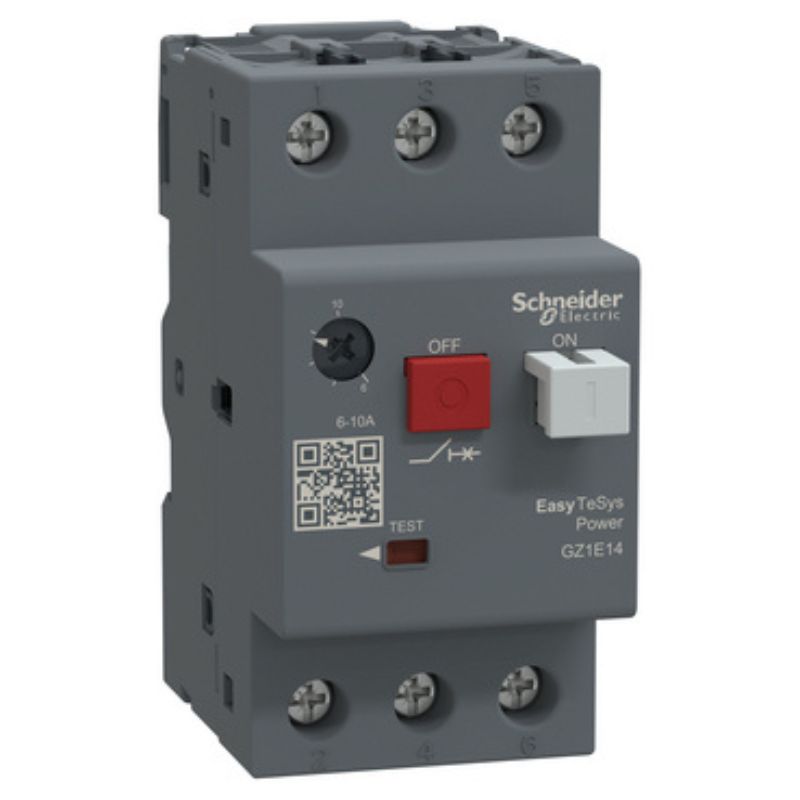

Gama | Easy TeSys |
---|---|
Gama De Producto | Easy TeSys Power |
Tipo de Producto o Componente | Interruptor de circuito |
Nombre Corto del Dispositivo | GZ1E |
Aplicación del Dispositivo | Motor |
Trip Unit Technology ((*)) | Térmico-Magnético |
apto para seccionamiento | Sí conforme a En> 40 A appendix 7.1.6 |
Color | Gris RAL 7011) |
Número de Polos | 3P |
---|---|
Tipo De Red | Ac |
Categoría De Utilización | AC-3 |
Frecuencia de red | 50/60 Hz conforme a IEC 60947-2 |
Modo De Montaje | Por clips Por tornillos |
Soporte De Montaje | Raíl |
posición de montaje | Cualquier posición |
potencia del motor en kW | 2,2 kW a 230 V Ac 50/60 Hz 4 kW a 400 V Ac 50/60 Hz 4 kW a 440 V Ac 50/60 Hz 5,5 kW a 500 V Ac 50/60 Hz 7,5 kW a “690 V” Ac 50/60 Hz |
poder de corte | Icu >= 100 kA a 230/240 V Ac 50/60 Hz conforme a IEC 60947-2 Icu >= 100 kA a 400/415 V Ac 50/60 Hz conforme a IEC 60947-2 Icu 2 kA a “690 V” Ac 50/60 Hz conforme a IEC 60947-2 Icu 10 kA a 440 V Ac 50/60 Hz conforme a IEC 60947-2 Icu 8 kA a 500 V Ac 50/60 Hz conforme a IEC 60947-2 |
[Ics] poder de corte de servicio nominal en cortocircuito | 100 % a 230/240 V Ac 50/60 Hz conforme a IEC 60947-2 100 % a 400/415 V Ac 50/60 Hz conforme a IEC 60947-2 100 % a 440 V Ac 50/60 Hz conforme a IEC 60947-2 100 % a 500 V Ac 50/60 Hz conforme a IEC 60947-2 75 % a “690 V” Ac 50/60 Hz conforme a IEC 60947-2 |
Tipo de Control | Pulsador |
rango de ajustes de protección térmica | 6…10 A |
intensidad de disparo magnético | 138 A |
[Ue] tensión de funcionamiento nominal | “690 V” Ac 50/60 Hz conforme a IEC 60947-2 |
[Ui] Tensión nominal de aislamiento | 690 V Ac 50/60 Hz conforme a IEC 60947-2 |
[Uimp] Resistencia a picos de tensión | 6 kV conforme a IEC 60947-2 |
dissipação de alimentação | 2.5 W por polo) |
Durabilidad Mecánica | 100000 Ciclos |
Durabilidad eléctrica | 100000 Ciclos para AC-3 |
Máxima rasa de funcionamiento | 25 cyc/h |
Conexiones – terminales | Screw clamp terminals 2 1…6 mm² – cable stiffness: sólido Screw clamp terminals 2 1,5…6 mm² – cable stiffness: Flexible sin extremidad de cable Screw clamp terminals 2 1…4 mm² – cable stiffness: Flexible con extremidad de cable |
Altura | 89 mm |
Ancho | 44,5 mm |
Profundidad | 78 mm |
Peso Del Producto | 0,26 kg |
Estándares | IEC 60947-2 IEC 60947-4 |
---|---|
tratamiento de protección | TH |
Grado De Protección Ip | Ip20 conforme a Iec 60529 |
Temperatura Ambiente De Funcionamiento | -20…60 °C |
Temperatura Ambiente De Almacenamiento | -40…80 °C |
resistencia al fuego | 960 °C conforme a IEC 60695-2-1 |
altitud máxima de funcionamiento | 2000 m |
