| Gama | Easy TeSys |
|---|---|
| Gama de producto | Easy TeSys Power |
| Tipo de Producto o Componente | Disyuntor |

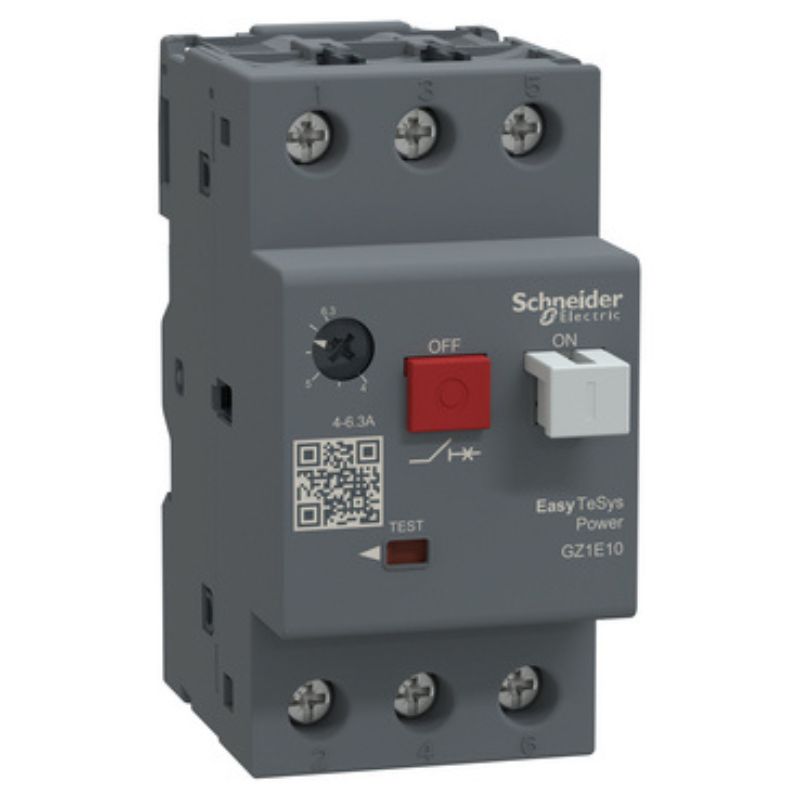

| Nombre Corto del Dispositivo | GZ1E |
| Aplicación del Dispositivo | Motor |
| tipo de unidad de control | Térmico-magnético |
| idoneidad para el seccionamiento | Sí conforme a IEC 60947-1 apéndice 7.1.6 |
| Color | Gris (RAL 7011) |
| Número de Polos | 3P |
|---|---|
| Tipo de red | CA |
| categoria de utilización | AC-3 |
| Frecuencia asignada de empleo | 50/60 Hz conforme a IEC 60947-2 |
| tipo de montaje | Por clips Mediante tornillos |
| soporte de montaje | Perfil |
| posición de montaje | Cualquier posición |
| potencia del motor en kW | 1,1 kW a 230 V CA 50/60 Hz 2,2 kW a 400 V CA 50/60 Hz 3 kW a 440 V CA 50/60 Hz 3,7 kW a 500 V CA 50/60 Hz 4 kW a 690 V CA 50/60 Hz |
| poder de corte | Icu: >= 100 kA a 230/240 V CA 50/60 Hz conforme a IEC 60947-2 Icu: >= 100 kA a 400/415 V CA 50/60 Hz conforme a IEC 60947-2 Icu: 2 kA a 690 V CA 50/60 Hz conforme a IEC 60947-2 Icu: 30 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 Icu: 30 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 100 % a 230/240 V CA 50/60 Hz conforme a IEC 60947-2 100 % a 400/415 V CA 50/60 Hz conforme a IEC 60947-2 100 % a 440 V CA 50/60 Hz conforme a IEC 60947-2 100 % a 500 V CA 50/60 Hz conforme a IEC 60947-2 75 % a 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tipo de Control | Pulsador |
| rango de ajustes de protección térmica | 4…6,3 A |
| corriente de disparo magnética | 78 A |
| tensión asignada de empleo | 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| tensión asignada de aislamiento | 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV conforme a IEC 60947-2 |
| potencia disipada | 2.5 W (por polo) |
| endurancia mecánica | 100000 Ciclos |
| endurancia eléctrica | 100000 Ciclos para AC-3 |
| Máxima rasa de funcionamiento | 25 cyc/h |
| conexiones – terminales | Conexión tornillo de estribo 2 1…6 mm² – rigidez de cable: sólido Conexión tornillo de estribo 2 1,5…6 mm² – rigidez de cable: flexible sin extremo de cable Conexión tornillo de estribo 2 1…4 mm² – rigidez de cable: flexible con extr. cable |
| Altura | 89 mm |
| Ancho | 44,5 mm |
| profundidad | 78 mm |
| peso del producto | 0,26 kg |
| Estándares | IEC 60947-2 IEC 60947-4 |
|---|---|
| tratamiento de protección | TH |
| grado de protección IP | IP20 conforme a IEC 60529 |
| temperatura ambiente | -20…60 °C |
| temperatura ambiente de almacenamiento | -40…80 °C |
| resistencia al fuego | 960 °C conforme a IEC 60695-2-1 |
| altitud máxima de funcionamiento | 2000 m |
