| Gama | TeSys Deca |
|---|---|

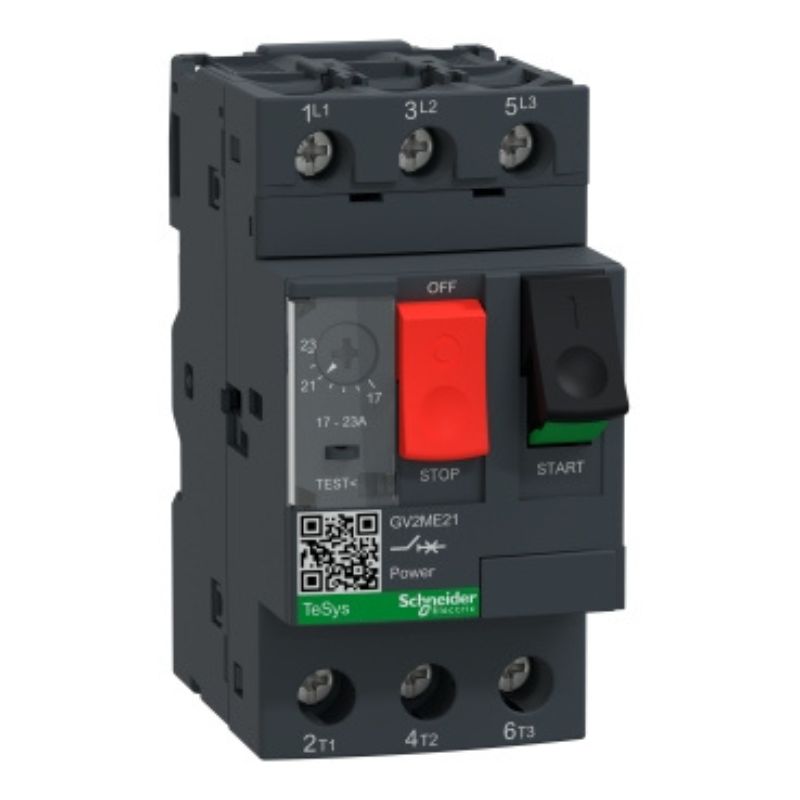

| Nombre del Producto | TeSys GV2 |
| Tipo de Producto o Componente | Disyuntor de motor |
| Nombre Corto del Dispositivo | GV2ME |
| Aplicación del Dispositivo | Protección del motor |
| tipo de unidad de control | Térmico-magnético |
| Número de Polos | 3P |
|---|---|
| Tipo de red | CA |
| categoria de utilización | A conforme a IEC 60947-2 AC-3 conforme a IEC 60947-4-1 AC-3e conforme a IEC 60947-4-1 |
| Frecuencia asignada de empleo | 50/60 Hz conforme a IEC 60947-4-1 |
| potencia del motor en kW | 9 kW a 400/415 V CA 50/60 Hz 11 kW a 500 V CA 50/60 Hz 18,5 kW a 690 V CA 50/60 Hz |
| poder de corte | 50 kA Icu a 230/240 V CA 50/60 Hz conforme a IEC 60947-2 15 kA Icu a 400/415 V CA 50/60 Hz conforme a IEC 60947-2 6 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2 4 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-2 3 kA Icu a 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 100 % a 230/240 V CA 50/60 Hz conforme a IEC 60947-2 40 % a 400/415 V CA 50/60 Hz conforme a IEC 60947-2 50 % a 440 V CA 50/60 Hz conforme a IEC 60947-2 75 % a 500 V CA 50/60 Hz conforme a IEC 60947-2 75 % a 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tipo de Control | Pulsador |
| corriente nominal | 23 A |
| rango de ajustes de protección térmica | 17…23 A conforme a IEC 60947-4-1 |
| corriente de disparo magnética | 341 A |
| [Ith] Intensidad térmica convencional | 23 A conforme a IEC 60947-4-1 |
| tensión asignada de empleo | 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| tensión asignada de aislamiento | 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV conforme a IEC 60947-2 |
| sensibilidad a fallo de fase | Sí conforme a IEC 60947-4-1 |
| idoneidad para el seccionamiento | Sí conforme a IEC 60947-1 |
| potencia total disipada por polo | 2,5 W |
| endurancia mecánica | 100000 Ciclos |
| endurancia eléctrica | 100000 Ciclos para AC-3 a 415 V In 100000 Ciclos para AC-3e a 415 V In |
| servicio nominal | Continuo conforme a IEC 60947-4-1 |
| par de apriete | 1,7 N.m – on terminal de abrazadera de fija |
| modo de fijación | Perfil DIN simétrico de 35 mm: cortado Panel: con tornillos (Con placa adaptadora) |
| posición de montaje | Horizontal Vertical |
| Ancho | 45 mm |
| Altura | 89 mm |
| profundidad | 78,5 mm |
| peso del producto | 0,26 kg |
| Color | Gris oscuro |
| normas | EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC/EN 60335-2-40:Annex JJ IEC/EN 60335-1:Clause 30.2 |
|---|---|
| Certificaciones de Producto | CCC UL CSA EAC ATEX LROS (Lloyds registro de envío) BV RINA DNV-GL UKCA |
| grado de protección IK | IK04 |
| grado de protección IP | IP20 conforme a IEC 60529 |
| resistencia climática | conforme a IACS E10 |
| temperatura ambiente de almacenamiento | -40…80 °C |
| resistencia al fuego | 960 °C conforme a IEC 60695-2-11 |
| temperatura ambiente | -20…60 °C |
| robustez mecánica | Impactos: 30 Gn para 11 ms Vibraciones: 5 Gn, 5 … 150 Hz |
| altitud máxima de funcionamiento | 2000 m |
