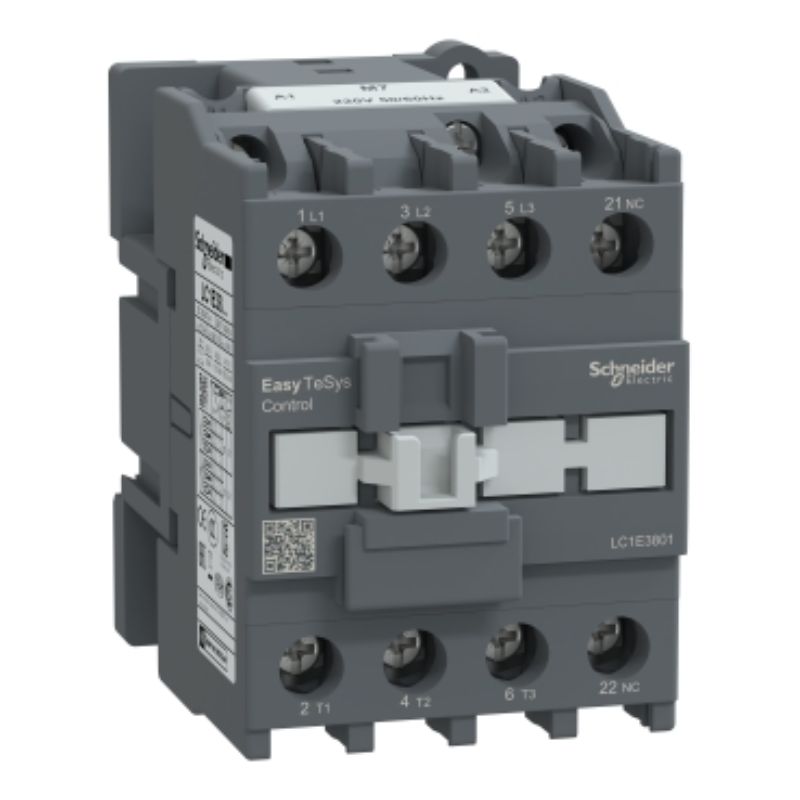

CONTACTOR 38A 3P 220VCA
$147.164,03
3 cuotas sin interés de $49.054,68
$132.447,63
Contado / Transferencia
Ahorras $14.716,40
Contactor de control TeSys sencillo 3 polos para aplicaciones de motor de hasta 38 A 18.5kW@440V. Proporciona una bobina de CA de 220V 50/60Hz, contactos auxiliares incorporados 1NC, conexiones de alimentación y control mediante terminales de abrazadera de tornillo. Ancho de 56mm para índices operativos estándar de hasta 1800 ciclos por hora. Brinda confiabilidad y durabilidad estándar con durabilidad eléctrica de 0.9 ciclos AC-3 y durabilidad mecánica de 8 ciclos. Puede cubrir entre -5°C y 55°C de temperatura de trabajo y montado mediante riel DIN, sin disminuir la altura hasta 3000 m. Compatible con estándares múltiples (IEC, CCC, EAC) y Green Premium (RoHs/Reach).
Disponible
Descripción
| Gama | Easy TeSys |
|---|---|
| Gama de producto | Easy TeSys Control |
| Tipo de Producto o Componente | Conector |
| Nombre Corto del Dispositivo | LC1E |
| aplicación de contactor | Control del motor Carga resistiva |
| Categoría de empleo | AC-3 AC-3e AC-1 |
| Número de Polos | 3P |
| tensión asignada de empleo | Circuito de alimentación: <= 690 V CA 50/60 Hz |
| Intensidad asignada de empleo (Ie) | 38 A 55 °C) a <= 440 V CA AC-3 para circuito de alimentación 38 A 55 °C) a <= 440 V CA AC-3e para circuito de alimentación 50 A 55 °C) a <= 440 V CA AC-1 para circuito de alimentación |
| [Uc] tensión del circuito de control | 220 V CA 50/60 Hz |
| potencia del motor en kW | 18,5 kW a 500 V 18,5 kW a 660…690 V 9 kW a 220…230 V CA 50/60 Hz 18,5 kW a 380…400 V 18,5 kW a 415 V 18,5 kW a 440 V |
|---|---|
| comp. contacto polo | 3 NO |
| [Ith] Intensidad térmica convencional | 50 A a <55 °C para circuito de alimentación |
| capacidad de conexión nominal | 380 A a 440 V CA para circuito de alimentación conforme a IEC 60947-4-1 |
| capacidad corte nominal | 304 A a 440 V para circuito de alimentación conforme a IEC 60947 |
| [Icw] Intensidad de corta curación admisible | 60 A a <40 °C – 60 ms para circuito de alimentación 310 A a <40 °C – 10 s para circuito de alimentación 150 A a <40 °C – 60 s para circuito de alimentación |
| capacidad de fusible asociado | 10 A gG a <= 690 V coordinación tipo 1 para circuito de control conforme a IEC 60947-5-1 63 A gG a <= 690 V coordinación tipo 1 para circuito de alimentación |
| impedancia media | 2,5 MOhm – Ith 50 A 50 Hz para circuito de alimentación |
| potencia disipada por polo | 2,9 W AC-3 5 W AC-1 |
| tensión asignada de aislamiento | 690 V conforme a IEC 60947-4-1 |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV bobina no conectada al circuito de alimentación conforme a IEC 60947 |
| endurancia mecánica | 8000000 Ciclos |
| endurancia eléctrica | 350000 Ciclos AC-1 900000 Ciclos AC-3 |
| tipo de circuito de control | CA a 50/60 Hz |
| límites tensión del circuito de control | 0.85…1.1 Uc -5…55 °C operativa 50/60 Hz 0.3…0.6 Uc -5…55 °C desconexión 50/60 Hz |
| consumo a la llamada | 95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C) |
| consumo al mantenimiento | 8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C) |
| disipación de calor | 2…3 W para circuito de control |
| horas de funcionamiento | 12…22 ms con cierre 4…19 ms con apertura |
| índice de funcionamiento máximo | 1800 cyc/h a <60 °C |
| conexiones – terminales | Circuito de control: conexión tornillo de estribo 1 1…4 mm² – rigidez de cable: flexible sin extremo de cable Circuito de control: conexión tornillo de estribo 2 1…4 mm² – rigidez de cable: flexible sin extremo de cable Circuito de control: conexión tornillo de estribo 1 1…4 mm² – rigidez de cable: flexible con extr. cable Circuito de control: conexión tornillo de estribo 2 1…2,5 mm² – rigidez de cable: flexible con extr. cable Circuito de control: conexión tornillo de estribo 1 1…4 mm² – rigidez de cable: sólido sin extremo de cable Circuito de control: conexión tornillo de estribo 2 1…4 mm² – rigidez de cable: sólido sin extremo de cable Circuito de alimentación: conexión tornillo de estribo 1 1,5…6 mm² – rigidez de cable: sólido sin extremo de cable Circuito de alimentación: conexión tornillo de estribo 2 1,5…6 mm² – rigidez de cable: sólido sin extremo de cable Circuito de alimentación: conexión tornillo de estribo 1 1…6 mm² – rigidez de cable: flexible con extr. cable Circuito de alimentación: conexión tornillo de estribo 2 1…4 mm² – rigidez de cable: flexible con extr. cable |
| par de apriete | Circuito de control: 1,2 N.m Circuito de alimentación: 2,1 N.m |
| composición contacto auxiliar | 1 NC |
| tensión de conmutación mínima | 17 V para circuito de control |
| corriente mínima de conmutación | 5 mA para circuito de control |
| resistencia de aislamiento | > 10 MOhm para circuito de control |
| tiempo de no superposición | 1,5 ms en excitación guaranteed between NC and NO contact 1,5 ms en desexcitación guaranteed between NC and NO contact |
| soporte de montaje | Placa Carril DIN |
| normas | IEC 60947-4-1 IEC 60947-5-1 IEC 60947-1 |
|---|---|
| Certificaciones de Producto | EAC CE |
| Grado de protección IP | 410 conforme a IEC 60529 |
| tratamiento de protección | TH (grado de polución 3) conforme a Prueba Db IEC 60068-2-30 |
| temperatura ambiente admisible alrededor del dispositivo | -20…70 °C a Uc -60…80 °C almacenamiento -5…55 °C funcionamiento |
| altitud máxima de funcionamiento | 3000 m sin reducción de la potencia nominal |
| resistencia al fuego | 850 °C conforme a IEC 60695-2-1 |
| robustez mecánica | Vibraciones contactor abierto (1,5 Gn, 5 … 300 Hz) Vibraciones conector cerrado (3 Gn, 5 … 300 Hz) Impactos conector cerrado (10 Gn para 11 ms) Impactos contactor abierto (6 Gn por 11 ms) |
| Altura | 84 mm |
| Ancho | 56 mm |
| profundidad | 86 mm |
| peso del producto | 0,45 kg |
Información adicional
| Peso | 0,45 kg |
|---|---|
| Dimensiones aprox. (packaging) | 8,6 × 5,6 × 8,4 cm |
